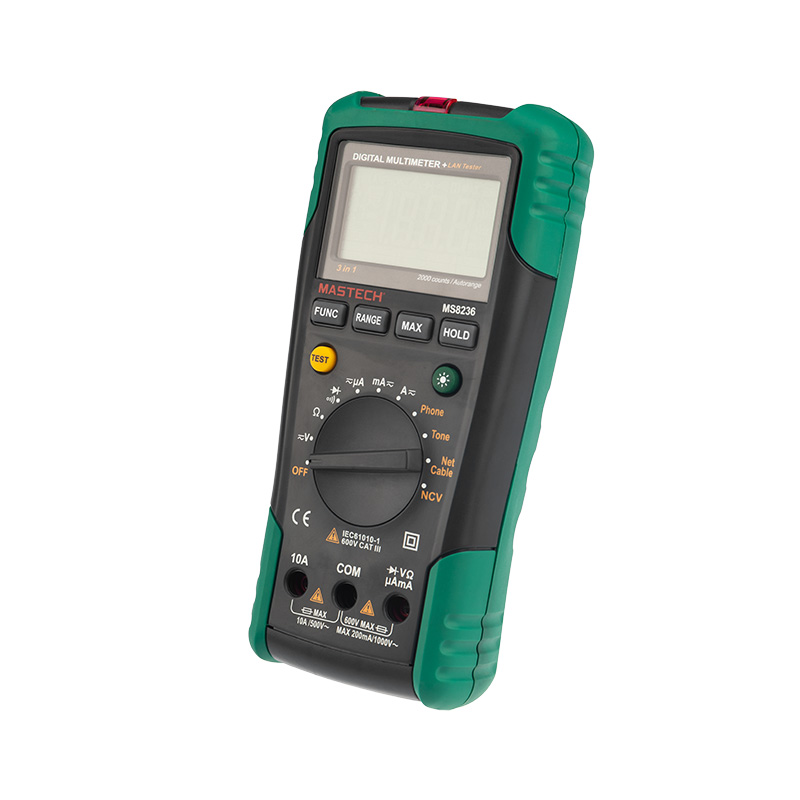

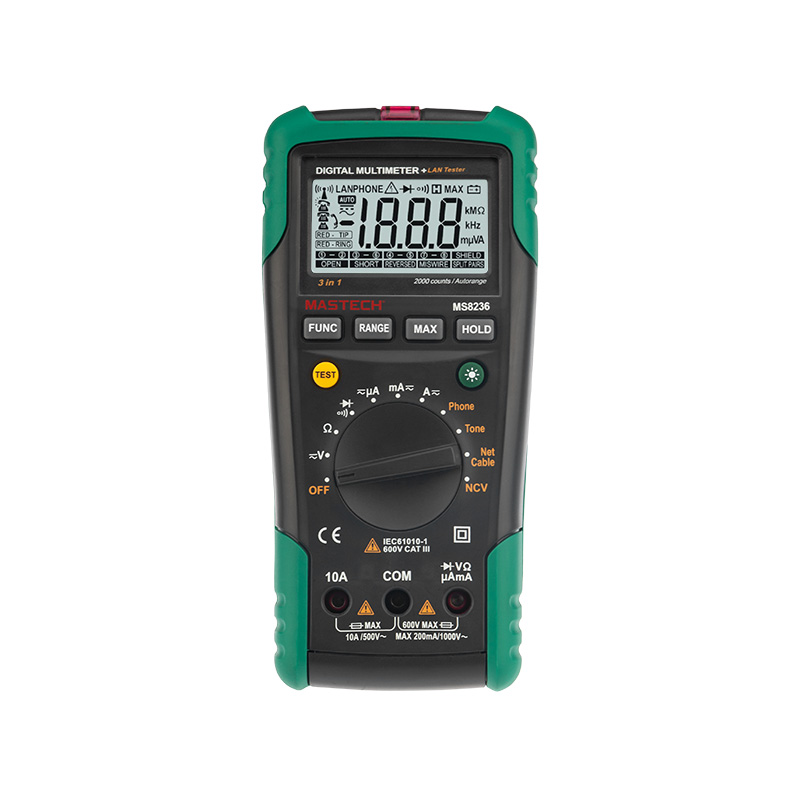

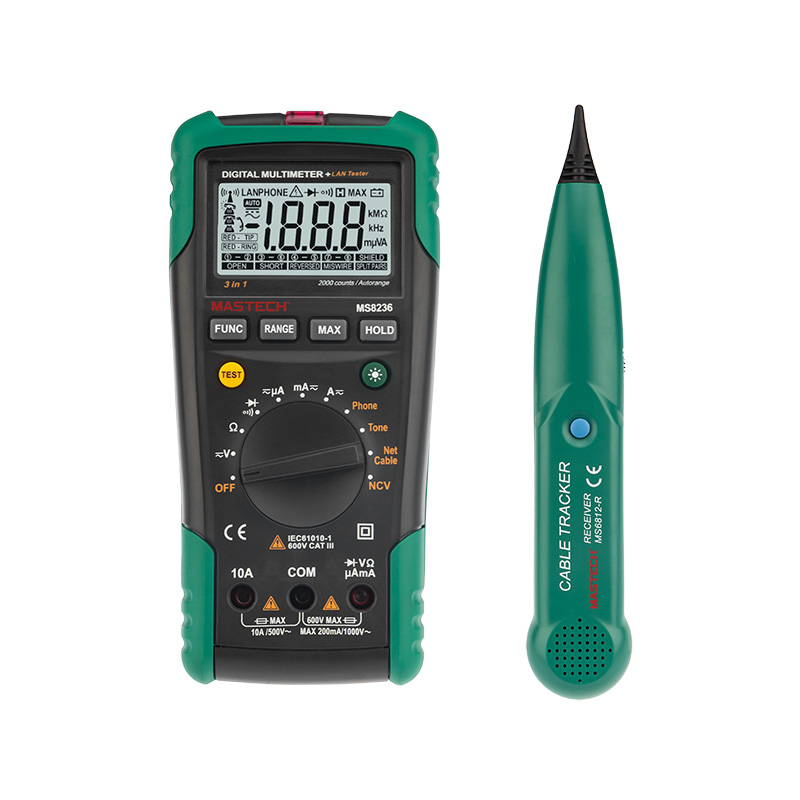

Мультиметр-трассоискатель MASTECH MS8236 — это уникальный прибор, сочетающий в себе функции цифрового мультиметра и кабельного тестера. В случае использования прибора как цифрового мультиметра, он способен измерять постоянное и переменное напряжение до 600 Вольт, постоянный и переменный ток до 10 ампер, сопротивление до 20 Мегаом, а также проверять диоды и проверять цепи на целостность.

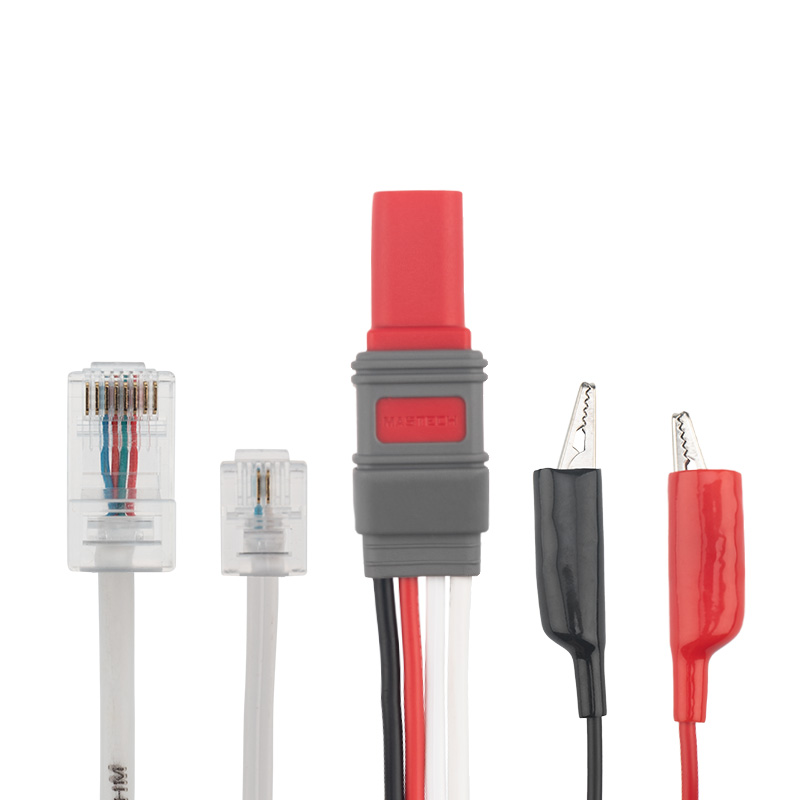

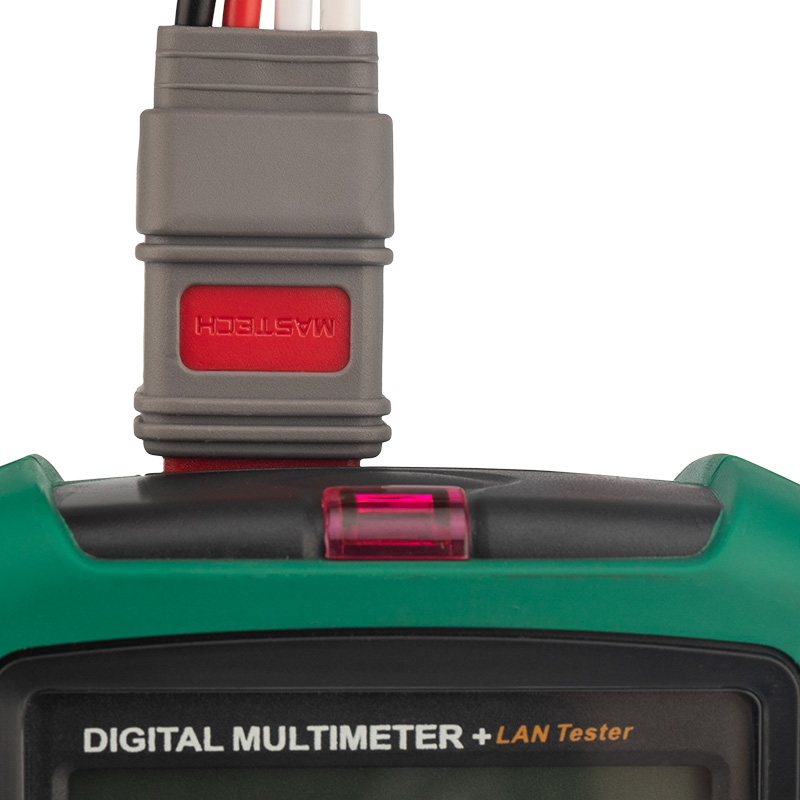

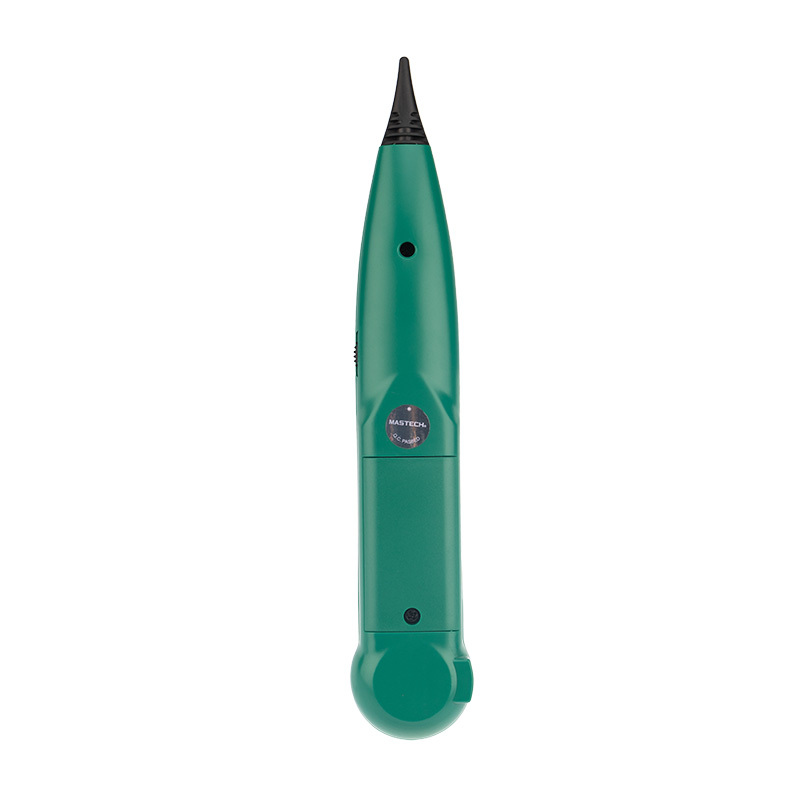

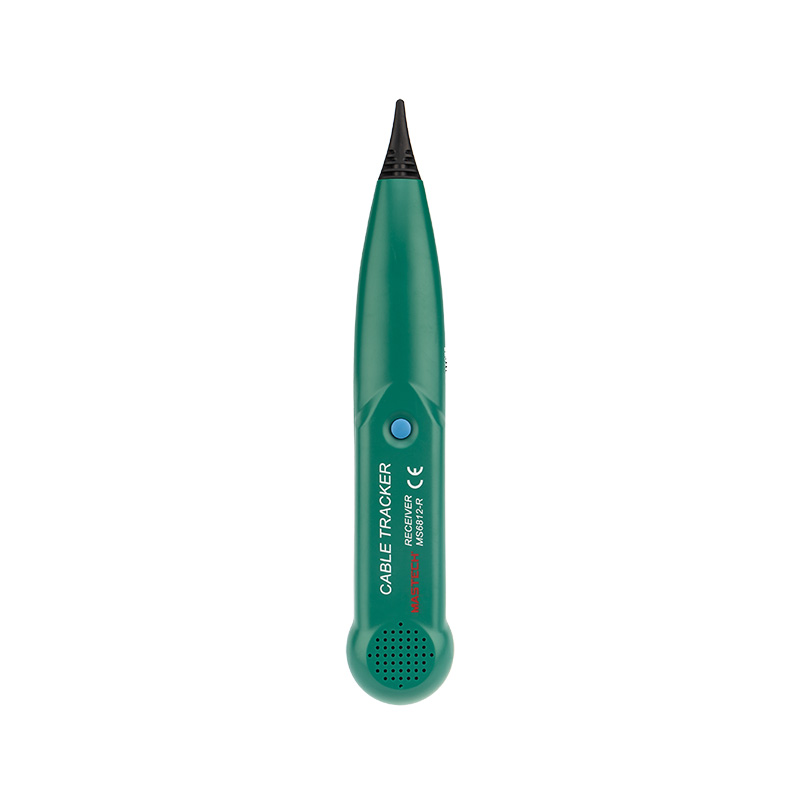

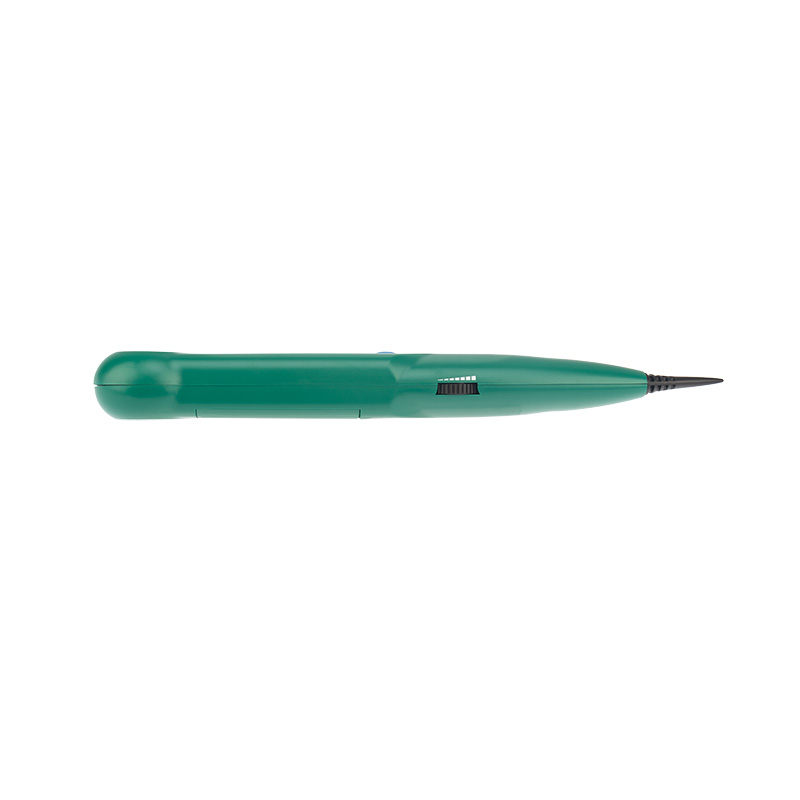

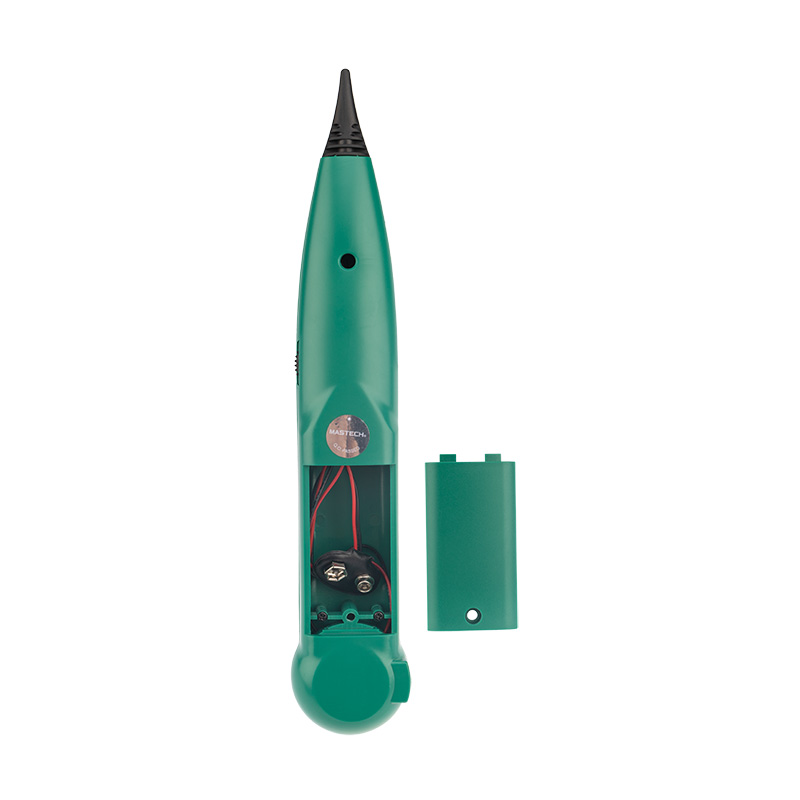

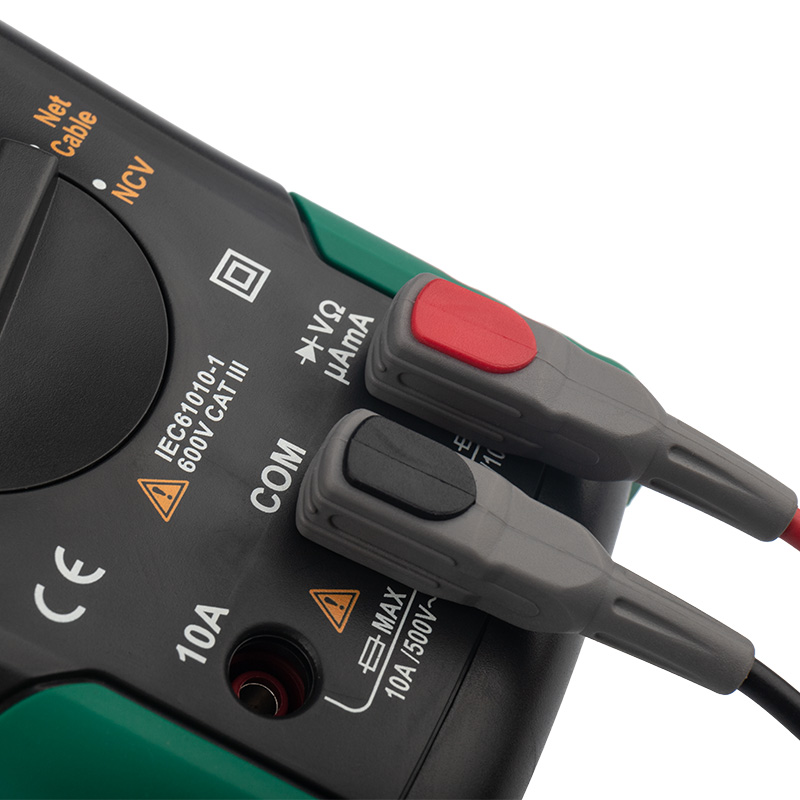

Многопозиционный круговой переключатель служит для выбора единиц измерения и функций кабельного тестера. Измерительные провода подключаются к входным терминалам, расположенным в нижней части корпуса. Кабельный тестер используется для идентификации и прозвонки жил внутри кабеля без удаления изоляции, а также проверки работоспособности телефонной линии. Для этого к прибору через разъем, расположенный в торце прибора, подключается специальный кабель из комплекта поставки. Он состоит из красного и черного провода с «крокодилами» и четырехжильного коннектора телефонной сети. Для идентификации тонового сигнала используется пробник из комплекта поставки. При обнаружении сигнала он будет издавать звуковой сигнал.

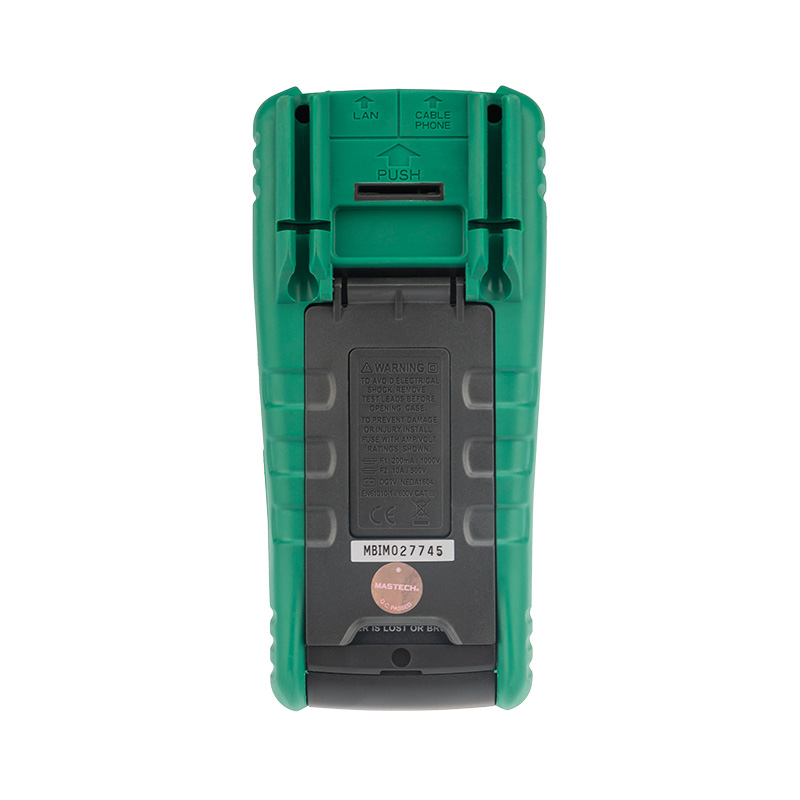

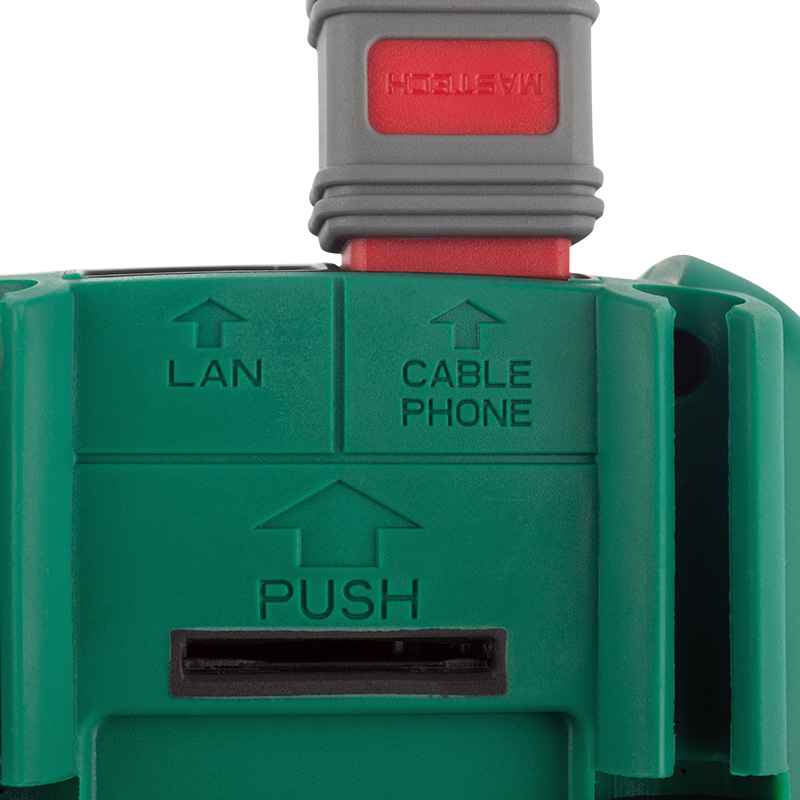

Также с помощью прибора MS8236 можно проверять сетевые LAN кабели. Для этого его нужно подключить одним концом к разъему в торце прибора, а другим — в разъем, расположенный в нижней части прибора. При этом разъем, расположенный в нижней части прибора, необходимо открыть, сняв защитную крышку. Результат теста будет виден в нижней части дисплея.
Для обеспечения безопасных измерений прибор снабжен функцией бесконтактного определения наличия опасного напряжения. Для этого круговой переключатель устанавливается в положение NCV. Детектор находится в торце прибора, подносим его к исследуемому месту. При наличии опасного напряжения будет издаваться звуковой сигнал и моргать светодиод.
Характеристики:
Дисплей: 2000 отсчетов
Автоматический выбор пределов измерений
Возможность ручного выбора пределов измерений
Постоянное напряжение: 0,1 мВ…1000 В, базовая погрешность ±0,5% ±5 единиц счета
Переменное напряжение: 0,1 мВ…750 В, базовая погрешность ±0,8% ±5 единиц счета
Постоянный ток: 0,1 мкА…10 А, базовая погрешность ±1,2% ±5 единиц счета
Переменный ток: 0,1 мкА…10 А, погрешность ±1,5% ±5 единиц счета
Сопротивление: 0,1 Ом…20 МОм, базовая погрешность ±1% ±5 единиц счета
Звуковая прозвонка: сигнал при сопротивлении менее ~70 Ом
Тест диодов
Фиксация показаний дисплея DATA HOLD
Измерение максимального значения
Функции кабельного тестера:
- Тестирование витой пары (T568A, T568B, 10Base-T)
- Проверка и отслеживание трассы кабельных линий
- Тестирование телефонных линий
Автоматическое отключение питания: 15 минут простоя
Подсветка дисплея
Входной импеданс: 10 МОм
Индикация перегрузки: символ «OL» на ЖК дисплее
Индикатор разряда батарей
Диапазон рабочих температур: 0...+40 °С
Диапазон температур хранения: –10...+50 °С
Предохранители: 200 мА/1000 В и 10 А/500 В, плавкие, быстродействующие

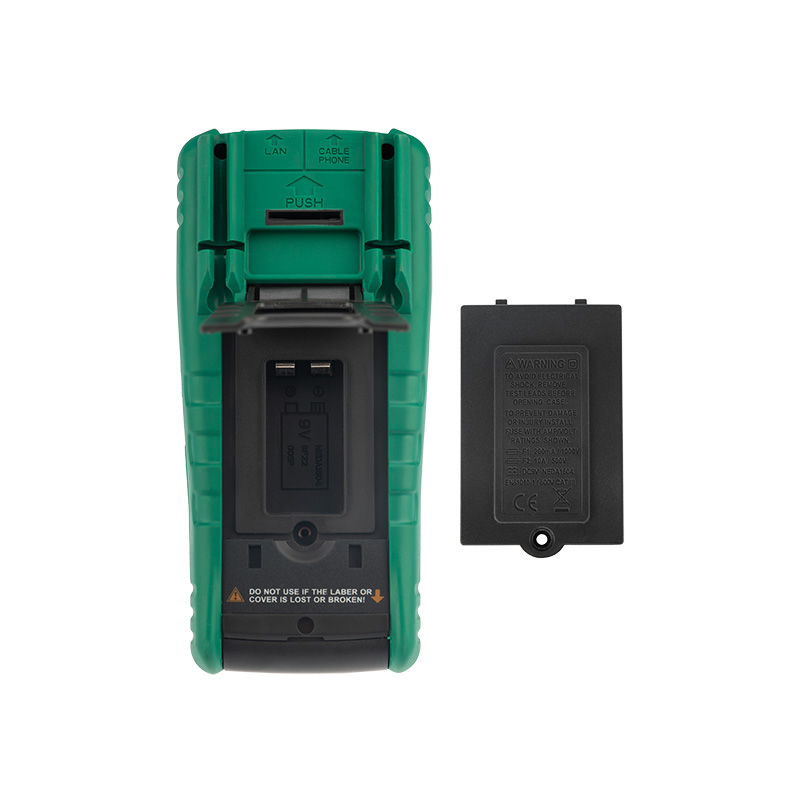

Питание: батарея 2 шт. х 9 В тип 6F22

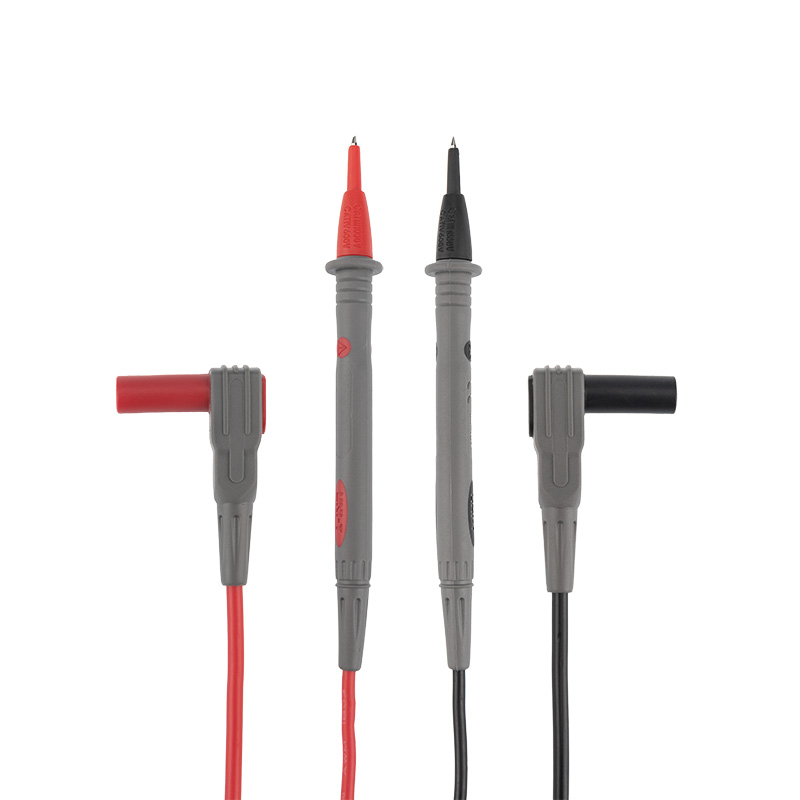

Комплект поставки: прибор, приемник сигнала, съемный модуль, защитная крышка, батареи, измерительные щупы, соединительный кабель, инструкция по эксплуатации
Размеры и масса тестера: 195х92х55 мм, 380 г
Размеры и масса приемника: 238х43х26 мм, 70 г
Максимальный диапазон сопротивлений:20 Mega-Ohm
Максимальный диапазон измерения величины напряжения на постоянном токе DC:1 000 В
Память измеренных значений:Да
Интерфейс:Нет
Bluetooth интерфейс:Нет
Ик-интерфейс:Нет
Взрывопроверенное исполнение:Нет
С измерением уровня шума (дб):Нет
Измерение относительной величины:Нет
Измерение индуктивности:Нет
Измерение сопротивления:Да
Проверка целостности:Да
Память мгновенного значения (Data Hold):Да
Максимальное значение объема памяти:Нет
Минимальное значение объема памяти:Нет
Регистратор пиковых значений:Да
Измерение истинного среднеквадратического значения (ТRMS):Нет
Индикация:Цифровой
Аналоговые показания:Нет
Мультидисплей:Да
Наименьшее разрешение по напряжению переменного тока:0,1 мВ
Наименьшее разрешение по напряжению постоянного тока:0,1 мВ
Максимальный диапазон измерения величины тока на переменном токе АC:10 А
Максимальный диапазон измерения величины тока на постоянном токе DC:10 А
Измерение температуры:Нет
Измерение емкости:Нет
Измерение частоты:Нет
Проверка целостности цепи/проверка диодов:Да
Номинальное испытательное напряжение 100 В:Нет
Номинальное испытательное напряжение 250 В:Нет
Номинальное испытательное напряжение 500 В:Нет
Номинальное испытательное напряжение 1000 В:Нет
Выбор диапазона:Ручной/автоматический
Наименьшее разрешение по силе постоянного тока:0,1
Наименьшее разрешение по сопротивлению:0,1 Ом
Категория измерений:Категория III
Максимальный диапазон измерения величины напряжения на переменном токе АC:700 В
Измерение рабочего цикла:Нет
Наименьшее разрешение по силе переменного тока:0,1
